SOFTWARE OMMATIDIA Q-SERIES PER VIBROMETRIA LASER
Software Q-Series per l'acquisizione e l'analisi
Gestisci una misura Q-Series dalla configurazione della scansione alla revisione tecnica senza perdere il contesto che spiega il risultato. Configura l’acquisizione in Atelier, quindi ispezionala, convalidala ed esportala in OmmH5Viewer.
Un unico record di misura, dalle prime impostazioni di scansione a una consegna pronta per l’ingegneria.

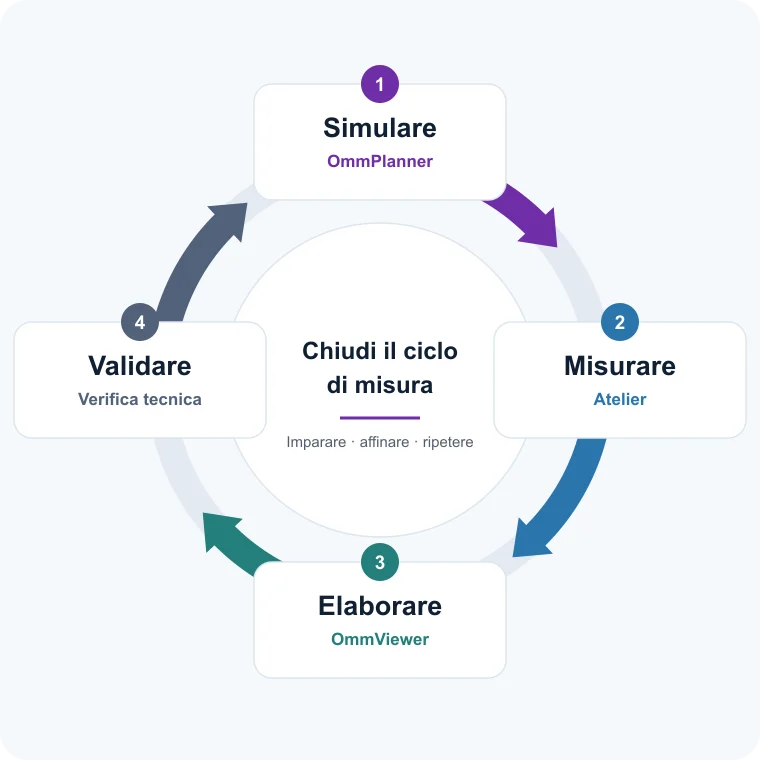

IL FLUSSO DI LAVORO Q-SERIES
Due applicazioni, un unico record di misura
Usa Atelier sullo strumento, quindi apri il set di dati HDF5 registrato in OmmH5Viewer quando è necessaria l’analisi o l’esportazione.
1. Configura e acquisisci
Atelier integra la configurazione della scansione, l’allineamento del target, i segnali in tempo reale e l’acquisizione HDF5 nel flusso di lavoro di misura.
2. Revisiona ed elabora
OmmH5Viewer apre i set di dati Q-Series per l’analisi di spettri, mappe modali, forme d’onda, convalida e fusione.
3. Integra con l'ingegneria
Esporta geometria e vibrometria in formato UFF, CSV o HDF5 per strumenti di ingegneria, convalida del design e risoluzione dei problemi.
SULLO STRUMENTO
Atelier acquisisce la misura
Imposta la scansione, allinea il target e controlla i segnali dal vivo, l’intensità e la geometria mentre la misura è in corso.
DOPO L’ACQUISIZIONE
OmmH5Viewer analizza il set di dati
Ispeziona spettri e mappe modali, confronta la risposta con la geometria e prepara i dati per una consegna a valle ripetibile.
TIPICHE ATTIVITÀ DI INGEGNERIA
Usa il software in base alle tue esigenze di test
Gli strumenti di acquisizione e analisi supportano diverse fasi dello stesso flusso di lavoro di misura Q-Series.
Test modali e NVH
Collega la risposta registrata a quesiti su frequenza, forma modale e vibrazioni nella vibrometria laser a distanza.
Revisione 3D e basata sulla geometria
Usa visualizzazioni basate su nuvole di punti quando la geometria fornisce il contesto essenziale per interpretare il risultato.
Da HDF5 ai dati a valle
Mantieni dati e metadati insieme in HDF5, quindi usa l’esportazione UFF per consegne di dati modali compatibili.
L’ESPORTAZIONE SEGUE L’ANALISI
Mantieni collegati acquisizione, elaborazione e consegna
La struttura nativa HDF5 mantiene uniti i dati di misura e i metadati. OmmH5Viewer può preparare l’output UFF per flussi di lavoro di dati modali compatibili; conferma il flusso di lavoro di destinazione e i campi richiesti con il team tecnico.
Questo offre ai team di test un percorso tracciabile dall’acquisizione Q-Series a un ambiente di analisi ingegneristica a valle.
Discuti le tue necessità di test e la consegna richiesta
Che tu stia pianificando test modali, una campagna NVH o uno studio delle vibrazioni basato sulla geometria, possiamo mappare il percorso di acquisizione, analisi ed esportazione.
