SOFTWARE OMMATIDIA Q-SERIES PARA VIBROMETRÍA LÁSER
Software Q-Series para captura y análisis
Realice una medición Q-Series desde la configuración del escaneo hasta la revisión de ingeniería sin perder el contexto que explica el resultado. Configure la captura en Atelier, luego inspeccione, valide y expórtela en OmmH5Viewer.
Un registro de medición, desde la primera configuración del escaneo hasta una entrega lista para ingeniería.

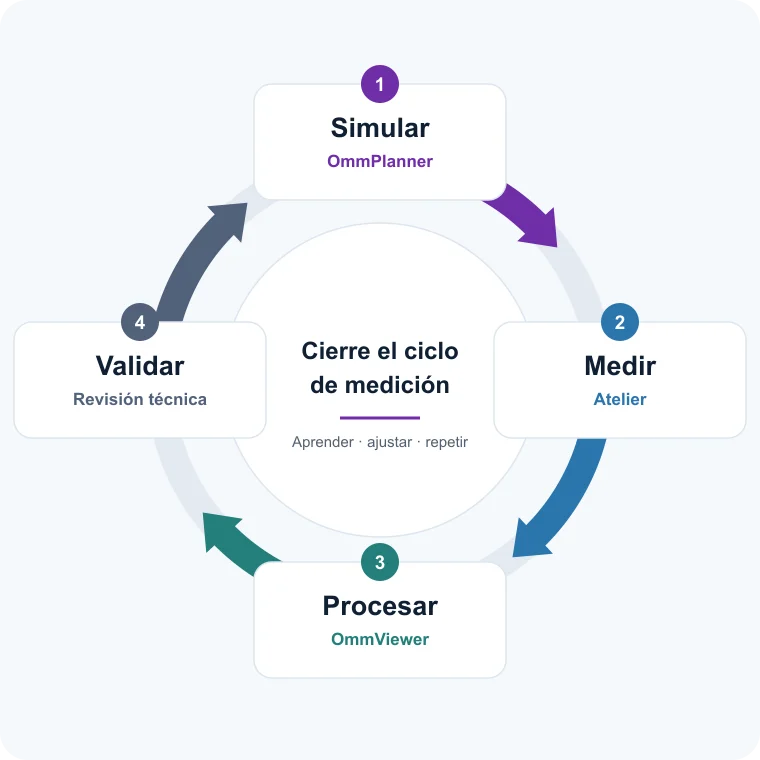

EL FLUJO DE TRABAJO Q-SERIES
Dos aplicaciones, un registro de medición
Utilice Atelier en el instrumento y luego abra el conjunto de datos HDF5 grabado en OmmH5Viewer cuando se requiera análisis o exportación.
1. Configurar y capturar
Atelier integra la configuración del escaneo, la alineación del objetivo, las señales en vivo y la captura HDF5 en el flujo de trabajo de medición.
2. Revisar y procesar
OmmH5Viewer abre conjuntos de datos Q-Series para espectros, mapas de modos, formas de onda, validación y revisión de fusión.
3. Integrar con ingeniería
Exporte geometría y vibrometría en UFF, CSV o HDF5 para herramientas de ingeniería, validación de diseño y resolución de problemas.
EN EL INSTRUMENTO
Atelier captura la medición
Configure el escaneo, alinee el objetivo y revise las señales en vivo, la intensidad y la geometría mientras se realiza la medición.
DESPUÉS DE LA ADQUISICIÓN
OmmH5Viewer analiza el conjunto de datos
Inspeccione espectros y mapas de modos, compare la respuesta con la geometría y prepare los datos para una entrega posterior repetible.
TAREAS TÍPICAS DE INGENIERÍA
Utilice el software en torno a la pregunta de prueba
Las herramientas de captura y análisis son compatibles con diferentes etapas del mismo flujo de trabajo de medición Q-Series.
Pruebas modales y NVH
Conecte la respuesta registrada a preguntas de frecuencia, forma de modo y vibración en vibrometría láser remota.
Revisión 3D y con conciencia geométrica
Utilice vistas con conciencia de nube de puntos cuando la geometría proporcione un contexto esencial para interpretar el resultado.
HDF5 a datos posteriores
Mantenga los datos y metadatos juntos en HDF5, luego use la exportación UFF para entregas de datos modales compatibles.
LA EXPORTACIÓN SIGUE AL ANÁLISIS
Mantenga la captura, el procesamiento y la entrega conectados
La estructura nativa HDF5 mantiene los datos y metadatos de la medición juntos. OmmH5Viewer puede preparar la salida UFF para flujos de trabajo de datos modales compatibles; confirme el flujo de trabajo objetivo y los campos requeridos con el equipo técnico.
Esto proporciona a los equipos de prueba una ruta rastreable desde la adquisición Q-Series hasta un entorno de análisis de ingeniería posterior.
Discuta la pregunta de prueba y la entrega requerida
Ya sea que esté planificando pruebas modales, una campaña NVH o un estudio de vibración con conciencia geométrica, podemos trazar la ruta de captura, análisis y exportación.
