RADAR laser massivement parallèle.
Géométrie et vibrations.
Le RADAR laser massivement parallèle d'Ommatidia mesure la géométrie 3D, les vibrations et le mouvement sur de nombreux points à la fois — sans capteurs de contact.
RADAR laser massivement parallèle pour la géométrie et les vibrations.
Capturez simultanément des données denses de géométrie 3D et de vibration LDV, avec une grande précision, un fonctionnement sans contact et une configuration réduite. Choisissez le cas d’utilisation qui correspond le mieux à votre flux de travail de mesure.
Un succès prouvé
Vous êtes en bonne compagnie. Les leaders de l’ingénierie du monde entier sont passés à nos systèmes RADAR laser et LDV de nouvelle génération.
Mechanical Engineering in Construction
Wind Blades
Dimensional metrology of a carbon fiber antenna and carbon fiber reflector modal analysis
Reactance vibration monitoring in electrical substations
SHM High-Speed Train Viaduct
Large Deployable Mesh Reflector
Modal Analysis
Mechanical Engineering, Architecture and Construction
Near-surface geophysics
Power Transformers
Découvrez nos produits RADAR laser leaders du secteur.

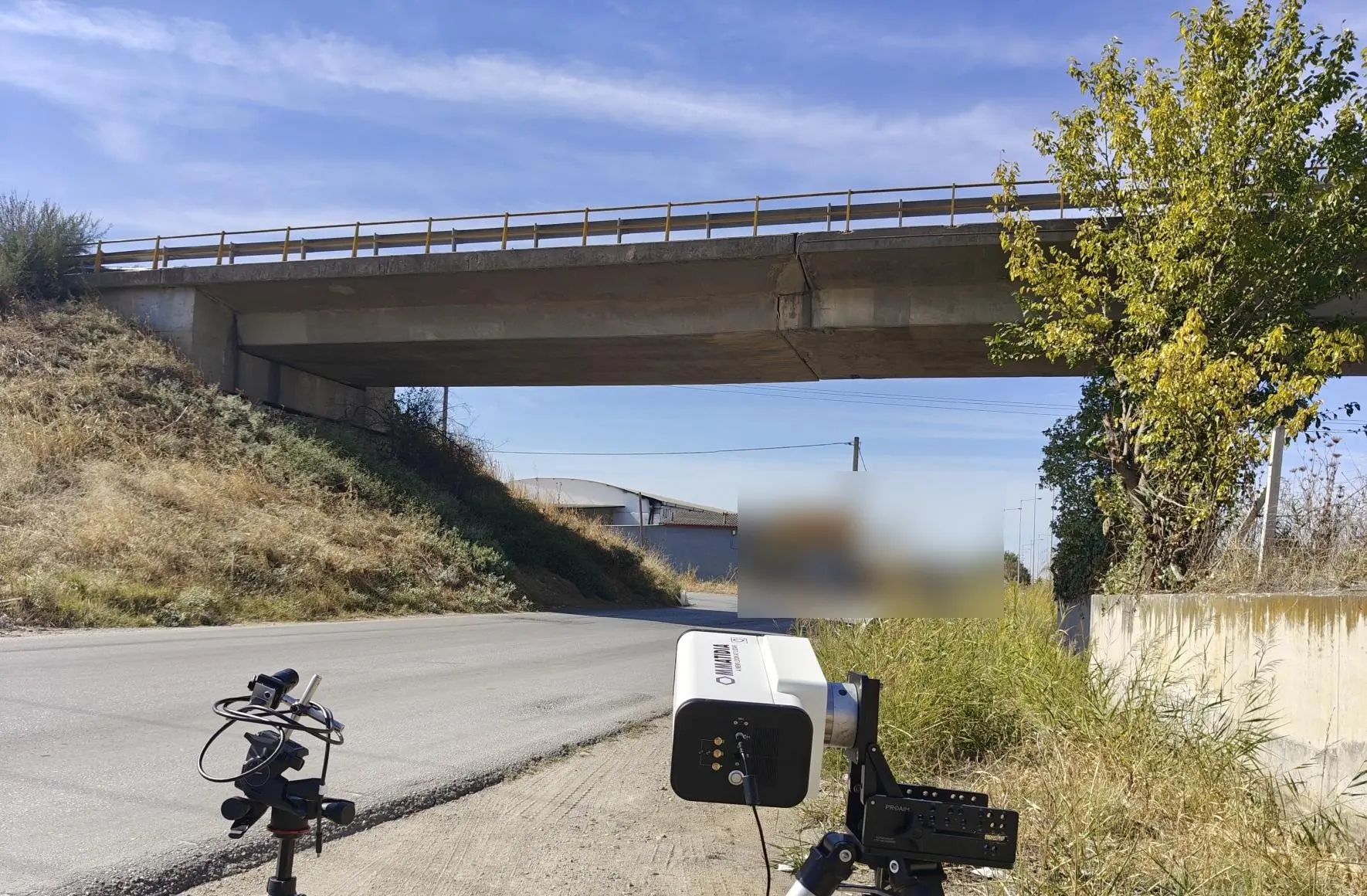

- Le RADAR laser Q1S offre une surveillance structurelle fixe sans contact pour les vibrations, la déflexion des ponts, le déplacement à long terme et l'analyse prête pour la déformation.
- Métrologie industrielle à distance et vibrométrie par imagerie pour les cibles de grande taille ou difficiles d'accès avec un seul système radar laser Q1 prêt pour le terrain.
- Le Q2 Laser RADAR combine la mesure de vibration plein champ, la métrologie 3D, la reconstruction de vecteur vitesse 3D multi-vue et le calcul de déformation lié à la géométrie pour le NVH automobile et les cibles d'ingénierie complexes.
- Vibrométrie laser à faisceau unique abordable pour des mesures rapides, à grande plage dynamique, dans des applications d’entrée de gamme et en point unique.
- SpeedSync est une tête de vibrométrie laser monofaisceau modulaire utilisée avec QMini et Q2, permettant des mesures de vibration synchronisées sans contact de moins de 1 mètre à 300 mètres en toute simplicité.
Notre technologie révolutionne la vibrométrie 3D et la métrologie.
L’œil composé d’une abeille possède 5 000 ommatidies. Grâce à elles, elle est capable de voler à une vitesse de croisière avec une précision suffisante pour éviter les prédateurs et se poser sur une minuscule fleur à des kilomètres de sa ruche.
Notre technologie imite les yeux des insectes pour offrir des performances extraordinaires, à savoir la capacité de balayer à l’aide de plusieurs faisceaux laser parallèles simultanément, augmentant considérablement l’efficacité de la mesure par rapport aux LDV à point unique ou aux accéléromètres traditionnels.
Faites converger la métrologie 3D et la vibrométrie
La capacité des radars laser de la série Q à effectuer des mesures de vibrométrie CND et de métrologie au micron permet à l’utilisateur final d’enrichir les nuages de points acquis avec des données de vibrométrie précises respectives.
Longue portée pour les géométries complexes et de grande taille
Nos capteurs sont sensibles à un seul photon, offrant une portée qui repousse les limites de la physique. En configuration standard, les systèmes de la série Q sont calibrés pour offrir des portées allant jusqu’à 50 m.
Fiable, compact et abordable
Nos capteurs sont fabriqués à l’aide de technologies brevetées qui permettent des performances extraordinaires et une conception compacte de nos radars laser (< 7 kg). Cela les rend adaptés à une installation sur trépied et au transport à bord d’avions commerciaux.
Intrinsèquement efficace et sans danger pour les yeux
Notre capacité à éclairer la scène en continu sans balayage permet une augmentation majeure du nombre de photons disponibles tout en conservant une sécurité oculaire inconditionnelle. Nos radars laser utilisent le laser de classe 1 à 1550 nm.
Derniers exemples d’applications et cas d’utilisation
Questions des ingénieurs sur le RADAR laser Ommatidia
Réponses directes sur les résultats, l’acquisition parallèle et le choix d’un flux Q-Series.
Que mesure un RADAR laser massivement parallèle ?
Le RADAR laser Ommatidia mesure sans contact la géométrie 3D, le mouvement de surface et les vibrations à distance. Q1 utilise 128 faisceaux parallèles pour une inspection géométrique et dimensionnelle rapide. Q2 acquiert simultanément 65 canaux de vibration et prend en charge jusqu’à 1 300 points avec un suréchantillonnage 20× pour la dynamique plein champ. Le résultat utile dépend du flux configuré, de l’accès optique, du retour de la cible, de la distance et du plan de validation.
Quelle différence avec un LDV monopoint ou à balayage ?
Un vibromètre laser Doppler monopoint mesure une position à la fois, tandis qu’un LDV à balayage construit le résultat spatial de manière séquentielle. Un RADAR laser parallèle capture de nombreux points au même instant et réduit le décalage temporel lorsque le mouvement évolue pendant l’essai. Les deux approches peuvent convenir ; choisissez selon le nombre de points, la simultanéité, la bande passante, la distance, le retour de surface et le résultat à valider.
Quel système Ommatidia Q-Series correspond à chaque tâche ?
QMini est la voie ciblée pour la vibration monopoint. Q1S prend en charge la surveillance structurelle fixe et sans contact. Q1 est conçu pour l’inspection 3D et la métrologie à longue portée avec 128 faisceaux parallèles. Q2 associe une acquisition vibratoire simultanée sur 65 canaux à des flux plein champ liés à la géométrie. Comparez distance, couverture, bande de mouvement, précision géométrique et modèle de déploiement.
Comment démarrer une étude de faisabilité ?
Définissez la décision que la mesure doit soutenir, puis partagez la géométrie et le matériau de la cible, la distance, la précision, la bande de mouvement, le nombre de points, l’environnement et le résultat souhaité. Ajoutez le capteur de référence et le critère d’acceptation. Ommatidia peut alors recommander une voie Q-Series et, si nécessaire, une mesure de faisabilité représentative.
